九游娱乐·（NineGame Sports）官方网站无齿型

产品名称: 九游娱乐·（NineGame Sports）官方网站无齿型
产品分类: 单排四点接触球式九游娱乐·（NineGame Sports）官方网站（01系列）
联系方式: ‭‭18954556021
添加时间: 21/09/08

产品详情

单排四点式无齿型转盘轴承
结构特点、性能、适用范围
单排四点接触球式九游娱乐·（NineGame Sports）官方网站由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。
根据实际使用情况及设计结构有不同的工作方式，基本工作方式有两种：1、内圈固定其支撑作用，外圈旋转；2、外圈固定其支撑作用，内圈旋转。

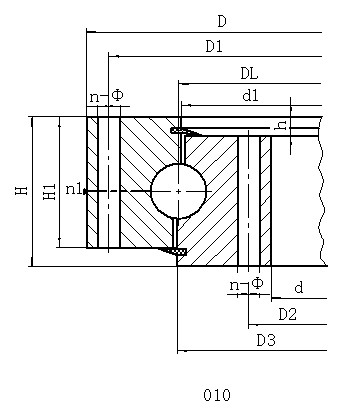

序号	基本型号	外型尺寸			安装尺寸						结构尺寸					参考重量 kg
	无齿式 DL mm	D mm	d mm	H mm	D1 mm	D2 mm	n	mm	dm mm	L mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm
1	010.20.200	280	120	60	248	152	12	16	M14	28	2	201	199	50	10	20
2	010.20.224	304	144	60	272	176	12	16	M14	28	2	225	223	50	10	22
3	010.20.250	330	170	60	298	202	18	16	M14	28	2	251	249	50	10	25
4	010.20.280	360	200	60	328	232	18	16	M14	28	2	281	279	50	10	28
5	010.25.315	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	44
6	010.25.355	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	49
7	010.25.400	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	56
8	010.25.450	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	62
9	010.30.500	602	398	80	566	434	20	18	M16	32	4	501	498	70	10	85

9’	010.25.500	602	398	80	566	434	20	18	M16	32	4	501	499	70	10	85

10	010.30.560	662	458	80	626	494	20	18	M16	32	4	561	558	70	10	95

10’	010.25.560	662	458	80	626	494	20	18	M16	32	4	561	559	70	10	95

11	010.30.630	732	528	80	696	564	24	18	M16	32	4	631	628	70	10	110

11’	010.25.630	732	528	80	696	564	24	18	M16	32	4	631	629	70	10	110

12	010.30.710	812	608	80	776	644	24	18	M16	32	4	711	708	70	10	120

12’	010.25.710	812	608	80	776	644	24	18	M16	32	4	711	709	70	10	120

13	010.40.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	220

13’	010.30.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	220

14	010.40.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	240

14’	010.30.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	240

15	010.40.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	270

15’	010.30.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	270

16	010.40.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	300

16’	010.30.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	300

17	010.45.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1252	1248	100	10	420

17’	010.35.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1251	1248	100	10	420

18	010.45.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1402	1398	100	10	480

18’	010.35.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1401	1398	100	10	480

19	011.45.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1602	1598	100	10	550

19’	010.35.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1601	1598	100	10	550

20	010.45.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1802	1798	100	10	610

20’	010.35.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1801	1798	100	10	610

21	010.60.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2002	1998	132	12	1100

21’	010.40.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2001	1998	132	12	1100

22	010.60.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2242	2238	132	12	1250

22’	010.40.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2241	2238	132	12	1250

23	010.60.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2502	2498	132	12	1400

23’	010.40.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2501	2498	132	12	1400

24	010.60.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	1600

24’	010.40.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	1600

25	010.75.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	2800

25’	010.50.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	2800

26	010.75.3550	3776	3322	174	3686	3414	56	45	M42	84	8	3552	3547	162	12	3500

26’	010.50.3550	3776	3322	174	3686	3414	56	45	M42	84	8	3552	3548	162	12	3500

27	010.75.4000	4226	3772	174	4136	3864	60	45	M42	84	10	4002	3997	162	12	4200

27’	010.50.4000	4226	3772	174	4136	3864	60	45	M42	84	10	4002	3998	162	12	4200

28	010.75.4500	4726	4272	174	4636	4364	60	45	M42	84	10	4502	4497	162	12	5100

28’	010.50.4500	4726	4272	174	4636	4364	60	45	M42	84	10	4502	4498	162	12	5100

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/T7940.2
2、安装孔n-dn1、n-dn2可改用螺孔；齿宽b可改为H-h。
