九游娱乐·（NineGame Sports）官方网站无齿型

产品名称: 九游娱乐·（NineGame Sports）官方网站无齿型
产品分类: 单排四点接触球式九游娱乐·（NineGame Sports）官方网站（HS系列）
联系方式: ‭‭18954556021
添加时间: 21/09/24

产品详情

结构特点、性能、适用范围
　　单排四点接触球式九游娱乐·（NineGame Sports）官方网站由两个座圈组成，结构紧凑、重量轻、钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

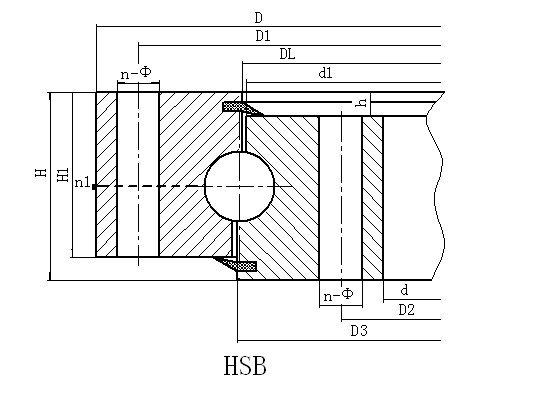

序号	无齿式 DL mm	外型尺寸			安装尺寸				结构尺寸					参考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm
1	HSB.25.625	725	525	80	685	565	18	18	3	626	624	68	12	100

2	HSB.25.720	820	620	80	780	660	18	18	3	721	719	68	12	120

3	HSB.30.820	940	705	95	893	749	24	20	4	821	818	83	12	210

4	HSB.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	230

5	HSB.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	300

6	HSB.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	450

7	HSB.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	520

8	HSB.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	610

9	HSB.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	732

10	HSB.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	844

11	HSB.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	1400

12	HSB.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	1600

13	HSB.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	2100

14	HSB.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	2400

15	HSB.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	3400

16	HSB.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	4000

17	HSB.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	6700

18	HSB.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	7700

19	HSB.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	8760

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-TB7940.2.
2、安装孔n-Φ可改用螺孔；齿宽b可改为H-h。
