产品详情

HJ系列外齿型九游娱乐·（NineGame Sports）官方网站
结构特点、性能、适用范围
单排交叉滚柱式九游娱乐·（NineGame Sports）官方网站，由两个座圈组成，结构紧凑、重量轻、制造精度高，装配间隙小，对安装精度要求高，滚柱为1：1交叉排列，能同时承受轴向力，倾翻力矩和较大的径向力，被广泛地用于起重运输、工程机械和军工产品上。
九游娱乐·（NineGame Sports）官方网站轴承广泛用于起重机械、采掘机械、建筑机械、港口机械、船舶机具以及高精度的雷达机械和导弹发射架等设备的大型回转装置上。同时也可以根据用户的具体要求设计、开发、生产各种特殊结构九游娱乐·（NineGame Sports）官方网站轴承。

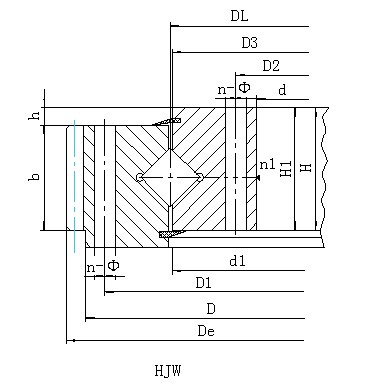

序号	外齿式 DL mm	外型尺寸			安装尺寸				结构尺寸					齿轮参数					齿轮圆周力	参考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	b mm	x	m mm	De mm	z	调质 T 104N
1	HJW.20.625	725	525	80	685	565	18	18	3	627	623	68	12	60	1.4	5	751.9	146	5.2	100
	HJW.20.625A														1.15	6	755.5	122	6.2
2	HJW.20.720	820	620	80	780	660	18	18	3	722	718	68	12	60	1.4	6	860.3	139	6.2	120
	HJW.20.720A														1	8	861.1	104	8.3
3	HJW.30.820	940	705	95	893	749	24	20	4	822	818	83	12	70	1.4	6	980.6	159	7.2	210
	HJW.30.820A														1	10	986.2	95	12.2
4	HJW.30.880	1000	760	95	956	800	24	20	4	882	878	83	12	70	1.15	8	1047.5	127	9.7	230
	HJW.30.880A														1	10	1046.3	101	12.2
5	HJW.30.1020	1170	875	95	1120	930	24	22	4	1022	1018	80	15	70	1.4	8	1219.3	148	9.7	300
	HJW.30.1020A														1.15	10	1219.2	118	12.2
6	HJW.36.1220	1365	1075	120	1310	1130	36	24	6	1222	1218	105	15	90	1.4	10	1424.9	138	15.7	450
	HJW.36.1220A														1	12	1435.9	116	18.8
7	HJW.36.1250	1400	1090	120	1350	1150	36	26	6	1252	1248	105	15	90	-0.35	10	1443	143	15.7	520
	HJW.36.1250A														1	12	1449.6	117	18.8
8	HJW.36.1435	1595	1278	120	1535	1335	36	26	6	1437	1433	105	15	90	1.15	12	1655.5	134	18.8	610
	HJW.36.1435A														1	14	1661.2	115	21.9
9	HJW.45.1540	1720	1360	140	1660	1420	42	26	6	1543	4537	122	18	110	1.4	12	1780.8	144	23	732
	HJW.45.1540A														1.15	14	1791.1	124	26.8
10	HJW.45.1700	1875	1525	140	1815	1585	42	29	6	1703	1697	122	18	110	1.15	14	1945.4	135	26.8	844
	HJW.45.1700A														1.15	16	1950.8	118	30.5
11	HJW.45.1880	2100	1665	160	2030	1740	48	32	6	1883	1876	140	20	115	1.4	14	2189.8	152	27.8	1400
	HJW.45.1880A														1.15	18	2194.6	118	35.8
12	HJW.45.2115	2325	1900	160	2245	1980	48	32	6	2118	2112	140	20	115	1.4	16	2406.5	146	31.9	1600
	HJW.45.2115A														1.15	20	2418.4	117	40
13	HJW.45.2370	2600	2146	180	2520	2220	48	32	6	2373	2367	158	22	130	1.4	18	2707.3	146	40.7	2100
	HJW.45.2370A														1.15	22	2704.4	119	49.7
14	HJW.45.2600	2835	2365	180	2750	2450	54	36	6	2603	2597	158	22	130	1.4	18	2941.7	159	37.6	2400
	HJW.45.2600A														1.15	22	2946.9	130	45.9
15	HJW.50.2820	3085	2555	200	3000	2640	54	36	6	2823	2817	178	22	150	1.4	20	3188.4	155	52.2	3400
	HJW.50.2820A														1.15	25	3198.4	124	65.3
16	HJW.50.3120	3400	2840	200	3310	2930	54	36	6	3123	3117	178	22	150	1.4	22	3507.2	155	57.4	4000
	HJW.50.3120A														1.4	25	3509.6	136	65.3
17	HJW.50.3580	3920	3240	240	3820	3340	60	40	6	3583	3577	218	22	190	1.4	22	4036.1	179	72.7	6700
	HJW.50.3580A														1.4	25	4035.6	157	82.6
18	HJW.50.4030	4370	3690	240	4270	3790	66	40	6	4033	4027	218	22	190	1.4	22	4520.6	201	53.6	7700
	HJW.50.4030A														1.4	28	4522.4	157	68.2
19	HJW.50.4540	4860	4210	240	4760	4310	72	40	6	4543	4537	218	22	190	1.4	22	4983.1	222	72.1	8760
	HJW.50.4540A														1.4	30	4992.9	162	99.1

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/T7940.2.
2、安装孔n-Φ可改用螺孔；齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、表内变位系数均为外齿式设计。
